Différents types de raccords AN
En plus des raccords AN classiques qui étaient déjà utilisés pendant la Seconde Guerre mondiale, de nombreuses nouvelles variantes sont désormais disponibles, ouvrant des possibilités pour connecter des éléments. Dans cet article, nous présentons la majorité des raccords utilisables.
Quatre catégories de raccords AN
La liste des raccords AN peut être divisée en quatre catégories :
- Raccords de tuyau - Cela inclut tous les raccords AN montés sur un tuyau.
- Adaptateurs - Les adaptateurs combinent d'autres filetages avec un raccord de tuyau (AN).
- Connexions par soudure - Soudés sur le produit qui se connecte ensuite avec un raccord de tuyau.
- Raccords de tube - Se fixent sur un tube en aluminium.
- Conclusion sur les raccords AN
1 ▼
Raccords de tuyau
Il existe trois catégories principales pour les raccords de tuyau :
- Ordinaire - Pour les tuyaux AN avec âme en caoutchouc
- PTFE - Pour les tuyaux AN avec âme en plastique
- Push-on - Pour les tuyaux spéciaux Push-on sans tressage en acier extérieur
Raccords de tuyau ordinaires

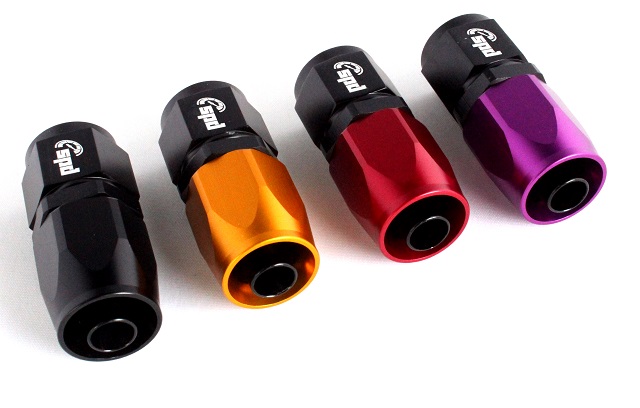

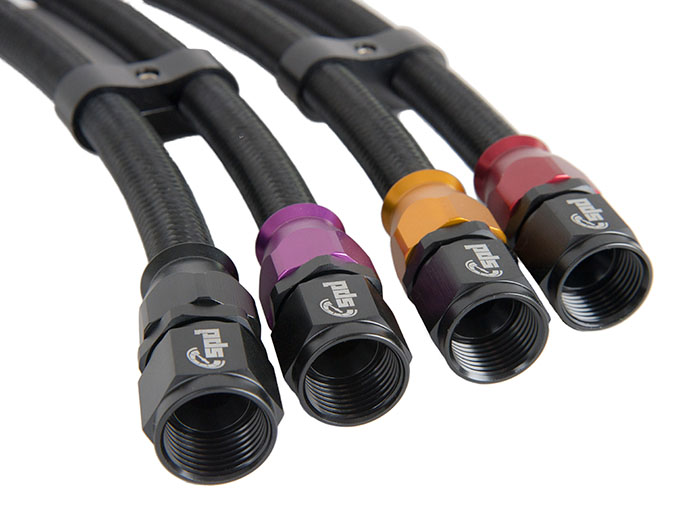

Raccords de tuyau pour tuyaux AN
Les raccords de tuyau pour les tuyaux avec âme en caoutchouc sont disponibles en trois variantes, allant de AN4 à AN20, avec des tuyaux correspondants en acier tressé et en nylon tressé.
- Raccord de tuyau
Le raccord AN classique qui se monte sur un tuyau avec âme en caoutchouc pour obtenir un filetage AN qui s'adapte au reste du système AN.
- Raccord de tuyau à plein débit
La même principe que ci-dessus, mais avec un matériau légèrement plus épais pour obtenir un raccord plus robuste avec le même débit qu'un raccord AN ordinaire. Une bonne option si vous avez besoin de raccords plus solides dans un système.
- Raccord de tuyau forgé
Des raccords qui résistent à des conditions difficiles. Ces raccords peuvent être montés de manière avantageuse dans des environnements exposés et à l'usure. Le corps entre le manchon de compression et le filetage AN est forgé et a un matériau plus épais que les raccords ordinaires pour être plus résistants à la rupture et moins sensibles aux chocs et aux projections de gravier. Ils sont souvent utilisés sous la voiture, par exemple contre la boîte de vitesses et le différentiel arrière, où les conditions sont difficiles.
Le tuyau utilisé a une âme en caoutchouc et est au minimum en acier tressé
Raccords de tuyau PTFE
Raccord de tuyau PTFE
Le raccord AN classique qui se monte sur un tuyau avec âme en plastique pour obtenir un filetage AN qui s'adapte au reste du système AN.
- Raccord de tuyau à plein débit PTFE
Le même principe que ci-dessus, mais avec un matériau légèrement plus épais pour obtenir un raccord plus robuste avec le même débit qu'un raccord AN ordinaire. Une bonne option si vous avez besoin de raccords plus solides dans un système.
- Raccord de tuyau forgé PTFE
Des raccords qui résistent à des conditions difficiles. Ces raccords peuvent être montés de manière avantageuse dans des environnements exposés et à l'usure. Le corps entre le manchon de compression et le filetage AN est forgé et a un matériau plus épais que les raccords ordinaires pour être plus résistants à la rupture et moins sensibles aux chocs et aux projections de gravier. Ils sont souvent utilisés sous la voiture, par exemple contre la boîte de vitesses et le différentiel arrière, où les conditions sont difficiles.
Le tuyau utilisé a une âme en plastique et est au minimum en acier tressé. Ce type utilise une olive pour sceller contre le tuyau.
Raccords de tuyau Push-on

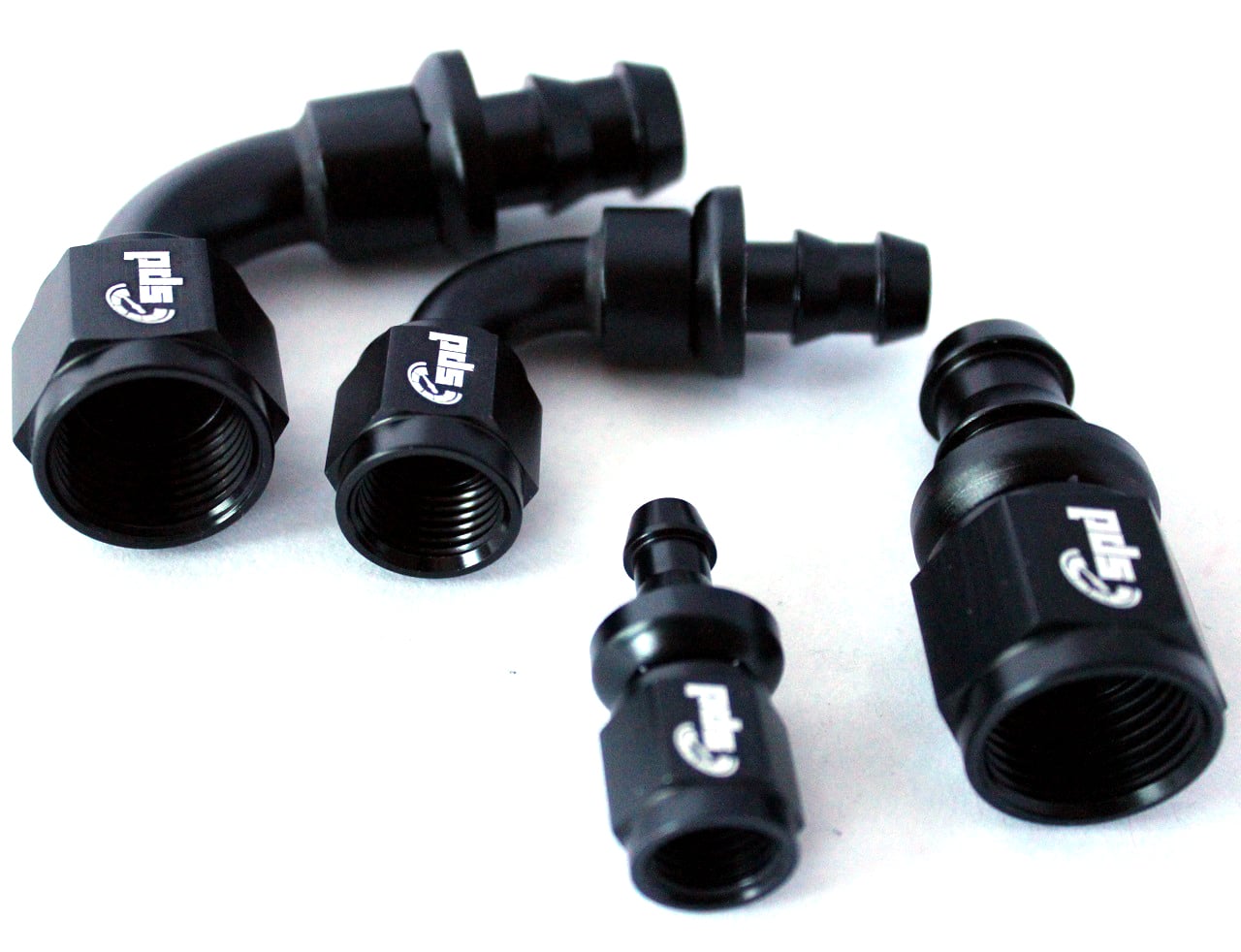

Raccords de tuyau pour tuyaux Push-on
Les raccords push-on sont disponibles de AN4 à AN12 pour les tuyaux en caoutchouc, appelés tuyaux push-on.
Si le contenu en carburant ou en liquide dépasse une température de travail de 70 degrés, il est toujours recommandé de sécuriser avec un collier de serrage même sur un raccord AN push-on, car le tuyau peut se dilater légèrement à des températures plus élevées.
Le tuyau utilisé est un tuyau en caoutchouc renforcé qui s'ajuste parfaitement avec un raccord push-on.
2 ▼
Adaptateurs

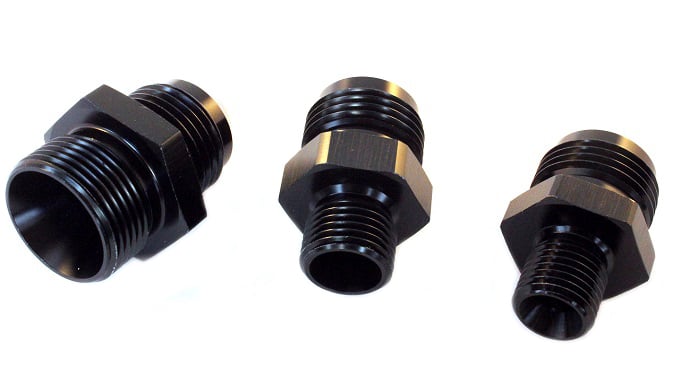

Il existe de nombreux types d'adaptateurs. Voici quelques exemples :
Adaptateur, Raccord, Bouchon, Banjo, Adaptateur de capteur, Adaptateur de pré-filtre, Adaptateur de tuyau, Raccord rapide, Traverse, Clapet anti-retour, Pneumatique, ORB, etc.
Pour voir tous les adaptateurs, les produits sont ici.
BSP - AN
Millimètre - AN (Femme-Homme)
UNF - AN
NPT - AN
Filetage de tuyau - AN
NPT - AN
Filetage de tuyau - AN
Démontage rapide - Débit complet
NPT - Réduction NPT
NPT - Bouchons
AN - Bouchons
NPT - Bouchons (Femelle)
AN - AN (Mâle-Mâle)
AN ORB-AN Rotule (Femme-Homme)
AN - AN (Femme-Mâle)
AN-AN Rotule (Femme-Mâle)
AN - AN (Femme-Femme)
AN ORB-AN
AN - Banjo
3 ▼
Connexions par soudure
Les connexions par soudure peuvent être soudées sur différents tuyaux et surfaces afin de permettre le montage d'un raccord de tuyau.
Connexions par soudure mâle
La connexion par soudure mâle se soude sur n'importe quelle surface et est utilisée avec un raccord de tuyau. Celles-ci sont disponibles en acier, aluminium et inox en fonction de l'endroit où elle sera soudée.
La connexion par soudure mâle est disponible en tailles AN4-AN20.

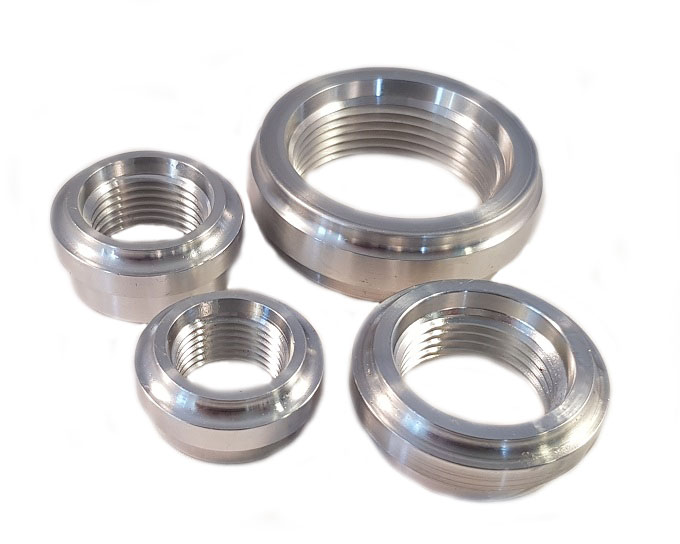

Connexions par soudure femelle
La connexion par soudure femelle se soude sur n'importe quelle surface et est utilisée avec un adaptateur. Ensuite, un raccord de tuyau est monté sur cet adaptateur.
L'adaptateur utilisé est appelé adaptateur à joints toriques ou ORB.
La connexion par soudure femelle est disponible en tailles AN4-AN20.
Connexions par soudure raccord de tuyau
Connexion par soudure pour raccord push-on ou raccord de tuyau. Cette connexion se soude sur n'importe quelle surface et est utilisée avec un tuyau.
Le tuyau utilisé est un tuyau en caoutchouc renforcé qui s'ajuste parfaitement avec un raccord push-on.
Les raccords de tuyau pour soudure sont disponibles en tailles AN4 à AN16.
4 ▼
Raccords de tube
Les raccords de tube se fixent sur un tuyau en aluminium prévu à cet effet à l'aide d'anneaux de serrage. Cela ressemble à la technique utilisée pour fixer les raccords PTFE sur les tuyaux PTFE.
Raccords de tube
Raccords de tube pour tuyaux en aluminium.
Ces raccords de tube sont destinés à un tuyau en aluminium de taille en pouces (AN) qui doit correspondre parfaitement, car un anneau de serrage est glissé dessus et compressé pour obtenir un joint étanche.
5 ▼
Conclusion sur les raccords AN
Grâce à tous les différents raccords AN et tuyaux, nous pouvons acheminer le carburant, l'air, l'huile, l'eau et le liquide de frein d'une pièce à une autre de manière simple. C'est comme construire avec des Lego.
Avec les raccords de tuyau qui se pressent sur le tuyau, il est possible, grâce aux adaptateurs AN et aux connexions par soudure, de connecter ce tuyau à presque n'importe quel filetage ou matériau.
